1.1氣體監控系統：

完整的特殊氣體系統,含本系統配套監控系統（以下簡稱監控系統或GMS），監控系統包括所需的計算機工作站階層硬件、網絡傳輸階層設備、控制器及儀表等的深化設計、設備材料采購、施工安裝、總體測試、試車及培訓。監控系統需包含大宗氣站的監控畫面同步，監控所屬的輸入輸出信號配接和實現 GMS 監測的全部工作。

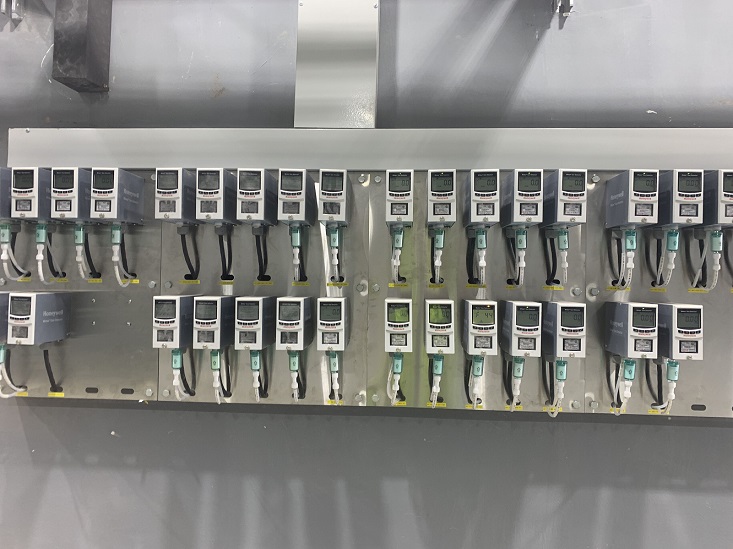

1.2氣體偵測系統：

本包設置的氣體偵測系統, 用于監測各種特殊氣體（可燃/爆炸性，腐蝕性，毒性）的設備或環境濃度以及存在窒息風險區域的環境氧氣濃度以判斷泄漏狀況或環境安全狀況。并在緊急狀況（如泄漏濃度為 2 段警報）時實現相關系統聯動。

1.3管路形式：

 Cl2、AsH3、PH3、10%SiH4/N2、Hbr、SIH4采用雙套管;

1.4材質要求：

工藝氣體管路材質：

SiH4、10%SiH4/N2、AsH3、PH3—（外管） SS304 AP 、（內管）SS316L EP

Cl2、HBr—（外管） SS304 AP 、（內管）SS316L V+V

Ar，He，O2，CF4，CF4/O2，N2O，C2F6，PN2— SS316L EP

GN2—SS316L BA

H2—（純化器前） SS316L BA、 （純化器后）SS316L EP

1.5 程序編寫：

特氣設備對應特偵點位安裝及聯動程序編寫，監控信號接入現有GMS系統

1.6 管路標識：

管路標識（包含信號線、采樣管），氣體化學品名稱、管路材質尺寸走向等，設備相關的標識與掛牌等須符合規范并與現場相同

1.7 施工現場6S管理：

1.8 RFQ的確認：

供應商在接到用戶的RFQ后，即日需要跟用戶進行RFQ的確認，同時到現場進行會堪的確認，以及管路圖的確認。包含但不限于：

 ? 規劃布局設計、工藝流程設計、配管配線管路設計

? 質量保證和控制

? 所有需求設備&配件&材料的制造和購買

? 包裝、運輸、拆箱、move in

? 設備定位、安裝

? 調試、測試、整改和驗收

? 所有機臺管路閥門等的標識

? 施工現場6S管理

? 竣工資料

? 保固

? 系統培訓

? 系統流程圖

1.9施工要求：

1)該項目所需臨時設施，辦公設施，以及調試、測試、驗收所需公共設施、材料等，均由承攬商負責。

2)該項目所需臨時或永久輔助設施、管路支撐，由承攬商負責；承攬商可以使用既有公共橋架、管路支撐；同時，承攬商應允許其它包商合理使用其永久橋架、管路支撐。

3)即使一些附屬項目沒有明確在規范中提及或在圖中指示，而作為必需的，都包含在該正確和完整的系統中。

4)承攬商應充分、完全了解該項目范圍，報價應包含所有部分，如因承攬商自身問題導致的任何遺漏部分將不予以追加。

5)該項目所附設計圖紙為基礎圖，用以描述管路尺寸、閥門分布、管路近似位置等。所有管路閥門實際位置以空間管理圖紙為準，供應商所詳細設計的內容不得低于基礎要求。

6)關于質量管控，在系統安裝時需專業的質量管控人員稽核。業主可視需求至承攬商設備制造基地現場檢驗，承攬商不得以任何理由拖延或拒絕執行；

7)如果業主對承攬商的工作質量不滿意，可有權安排質量控制和其他服務如培訓等，甚至部分或者完全由第三方來執行。由此發生的費用將由承攬商負責。

8)業主有權在設備制造、出廠及安裝期間直接或委派質量監督人員進行一次或多次質量檢查，承攬商須支持由業主或代表他們的第三方的監督工作，承攬商須承擔可能發生的費用。
