5.1 管線規范

5.1.1 一般說明

承包商須提供本氣體供應工程完整管線。

管路焊接人員須持有有效期內的焊工證；

電器施工人員須持有有效期內的電工證；

現場施工須配備專業安全監管人員，監管者不得參與實際施工；

5.1.2 供應范圍至少須包括但不僅限于下列項目：

1. 所有管線及閥類

2. 所有的管配件、管支撐以及必須之附件

3. 管線標示、開關掛牌

5.1.3 設計要求

1)管線系統設計須考慮人員操作的要求以及安全的規定；

2)腐蝕性氣體使用SS316L V+V材質；

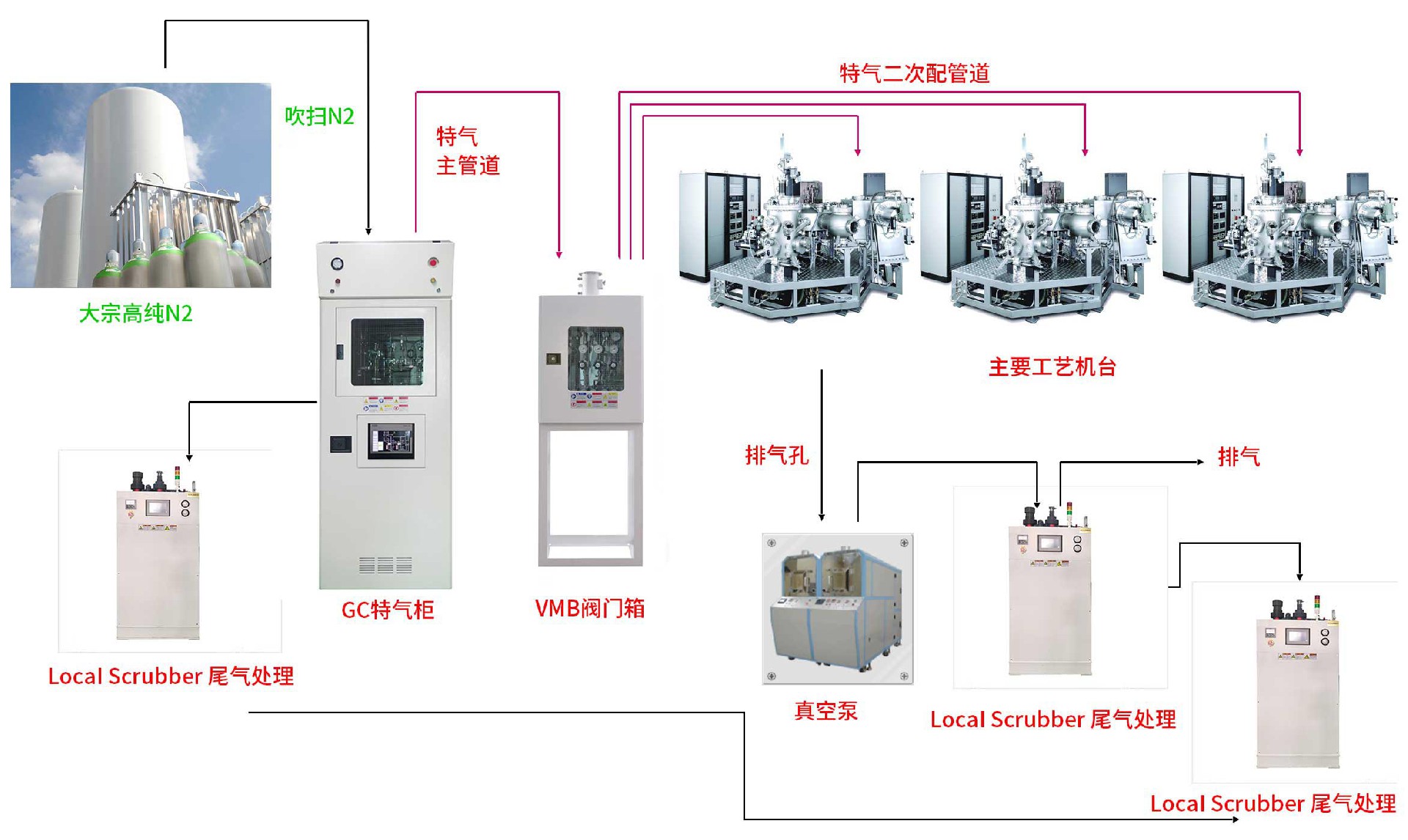

3)氣體房及FAB內氣柜及VMB的GN2 Utility（氣動閥、抽真空）氣源由業主指定的N2 預留點銜接至各區域的VS（由承攬商提供），VS內須配置手動閥、調壓閥及壓力表頭,再由VS銜接至各個需求設備；

4)雙套管須按照標準的雙套管工法施做，外管需配置信號線壓力表及兩個手動隔膜閥。雙套管中間抽至負壓狀態，并將實時壓力信號納入GMS SCADA監控。如負壓壓力超過設定值，需可在GMS SCADA上顯示報警；

5)外套管滑套要求使用成品滑套，不得直接切割；

6)所有設備的Utility須帶獨立的隔離手動閥；

7)SIH4和H2 BSGS尾氣排放管末端須配置氮?dú)夤苈凡惭b流量計，持續沖吹管路；

8)在施行安裝前與施工期間，所有管線及配件必須保持干凈，且應防止任何外來物的污染。安裝配管所需之管架，固定管架所需之基礎螺栓與螺帽，均由承包商提供并裝配；

9)承攬商須負責所有氣化及GMS系統公用管架的安裝；支架須有預留孔洞，無需現場另行開孔；支架兩端須有白色封蓋；

10)所有氣體管路均須布置在化學管路上方；

11)所有涉及既有系統改造及tie in，均不得影響在線氣體供應系統的正常運轉。如未經業主同意擅自操作，造成后果由承攬商負全責；

12)所有穿墻段管路須對管路有外套管保護，外套管材質與雙套管外管一致；

13)所有穿墻及穿天花板管路，兩側都需防火封堵。

14)管外徑（雙套管視外管）大于5/8” 的管道彎頭應采用成品彎頭；管外徑小于等于5/8” 的彎頭可在現場使用專用彎管器煨制，管道彎頭彎曲半徑不小于管外徑的3 倍。

5.2 配管加工

5.2.1 總則

1. 配管加工場必須分為潔凈作業場及一般作業場，而其材料放置場等也應以同樣方式區別。

2.為了保持配管加工場環境的清潔，承包商須指定負責人員管理場內的整理、收拾、清掃及火源。

3.配管作業時，如遇需要有特殊資格人員的工程，必須讓有資格者執行。

4.配管材料須按照其品質區分，出庫時須由負責人取出最低需要材料量。

5. 配管材料的包裝只可于使用之前開封。

6. 配管材料即使有包裝時也不可直接放置于地面。

7. 需要于現場臨時置放配管材料時須事先取得業主的同意，明確記上保管期間、保管負責人姓名及其聯絡方式。

8  配管材料中與氣體接觸部分的蓋子及其它保護裝置，在潔凈室內也不得擅自取開。

9. 配管材料與氣體接觸部分等，不可以污穢的手套或手直接觸摸。

10.配管材料與氣體接觸部分不可用潔凈的手套觸摸。若于不得以的情況下接觸，須以潔凈的IPA洗凈。

11.配管施工時，使用火源前須取得業主的同意。工程現場須常設滅火設備。

12.現場施工時應盡可能采用預制，以減少現場作業。

13.雙套管之施工法須采雙套管Elbow及Tee，即外套管之焊道，須等內管全線完工，通過保壓及氦氣測漏后，方可進行焊接；雙套管之密封方式須采用抽真空法，若發生泄漏時，真空遭到破壞，此信息須可由真空表傳至氣體控制室以警示操作人員。

5.2.2 切割

1. 切割應于潔凈棚內執行．

2. 切割前應確認配管表面無有害痕跡、破損。

3. 配管切割時須使用不銹鋼專用切割器緩慢進行切割，管徑大于25A時，須保持切面直度(90°±0.5)。

4. 切割時應橫放水平固定，以防止切屑進入管內。

5. 配管切割后須以Air Gun用潔凈的氣體清除，切割面應位于下流方向。

6. 切割后如管上附有切屑或其它雜質，須用無塵布料擦凈。

7. 切割后應用專用的切面加工器處理切面。

8. 進行切面加工時，為防止切屑進入管內，應置加工面于下游，從上游沖放潔凈的氣體，加工后，使切面朝下，從上方敲打幾次，以去除切屑雜質。

9. 切面加工終了后，須確認切面處理是否良好。若檢查合格，應用高純度工業用氮?dú)馇宄涔芡獗怼?/p>

10.如確認配管內外無雜質或異常現象，應于兩端加蓋。

11.如配管不能橫于水平切割，下方管便不可使用。

5.2.3 焊接

1. 焊接工作員必須具備相關之執照。

2. 自動焊接的場合，必須每日對各焊接機進行管理。電源關掉時也應與基準樣品比較，以確認品質。

3. 自動焊接的場合，應盡量在臨設的潔凈空間實行，原則上從鋼管上游至下游進行。

4. 于現場施工時，須在簡易的潔凈亭或密封環境內執行，以減少外部雜質的進入。

5. 焊接作業時，必須常設滅火設備，并須先取得甲方的同意才可使用火源。

6. 所有用電電氣設備須經業主認可。

7. 焊接時，管內保護氣須使用高純度氬氣，焊接氬氣由承包商提供。

8. 管內吹凈氣體即使于配管無焊點使用時，也必須以氮?dú)獠粩嗔魍?。特別是夜間時，為了防止管內雜質侵入，必須保持正壓。

9. 管線焊接完成后仍須以吹凈氣體清凈管線內側，并以氮?dú)獬謮菏古c外界隔離。

5.2.4 管線安裝

一般安裝要求:地面上管線應確實按設計圖面安裝，管線是否水平或垂直，需使用水平尺、水平儀及鉛垂測定，必要時得使用經緯儀測定，以減小誤差。
